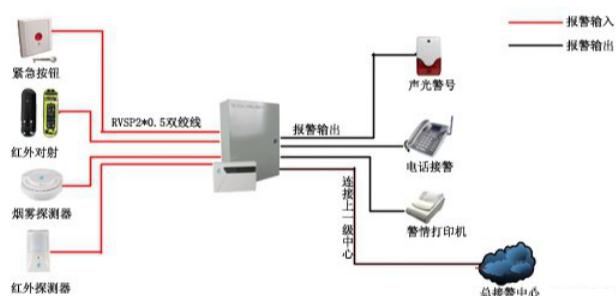

無線紅外探測器的安裝示意圖如下：

  安裝注意實現，注意有以下幾點：

  1、人體相對于探測器鏡片橫向運動時紅外探測靈敏度最高，而縱向運動靈敏度較差，所以安裝時應注意探測器和水平面的夾角和高度，這對防護區域有很大的影響。安裝高速約2米與墻面夾角角度約為10-30度左右。如上圖所示。

  2、安裝時應避開正對陽光及其它突發光源（例如：汽車車頭燈等）的直接照射。

  3、安裝時應避免靠近冷熱源和出風口，如冷熱出風口、空調出風口、電暖器、冷氣機等，避免直對門窗。

  4、紅外探測器應對所防護的范圍應可直觀，不能有障礙物。
